Linear Actuator

선형 엑츄에이터, Motorized Linear Actuator with Built-in controller and encoders

  • ■ Various Travel Range : 13 mm ~ 300 mm
    ■ Our most compact, precise and robust actuators with built-in controllers
    ■ Built-in controller; daisy-chains data and power with other T-Series products
    ■ Designed to replace standard micrometer heads on manual translation stages
    ■ Inline and parallel drive configurations




    •
      • Motorized Linear Actuator with Built-in controller and encoders
      상세 규격 표
      Cat. No. Model Description
      M01-680-665 A-LAR200ALC-E01-KT07U Motorized electric cylinders, integrated motor encoder, 200 mm travel, fine resolution, low speed, inline drive
      M01-680-670 A-LAR300ALC-E01-KT07U Motorized electric cylinders, integrated motor encoder, 300 mm travel, fine resolution, low speed, inline drive
      M01-680-675 A-BAR200BPC-E01-KT07U Motorized electric cylinder, integrated motor encoder, 200 mm travel, medium resolution, medium speed, inline drive
      M01-680-680 A-BAR300BLC-E01-KT07U   Motorized electric cylinder, integrated motor encoder, 300 mm travel, medium resolution, medium speed, inline drive

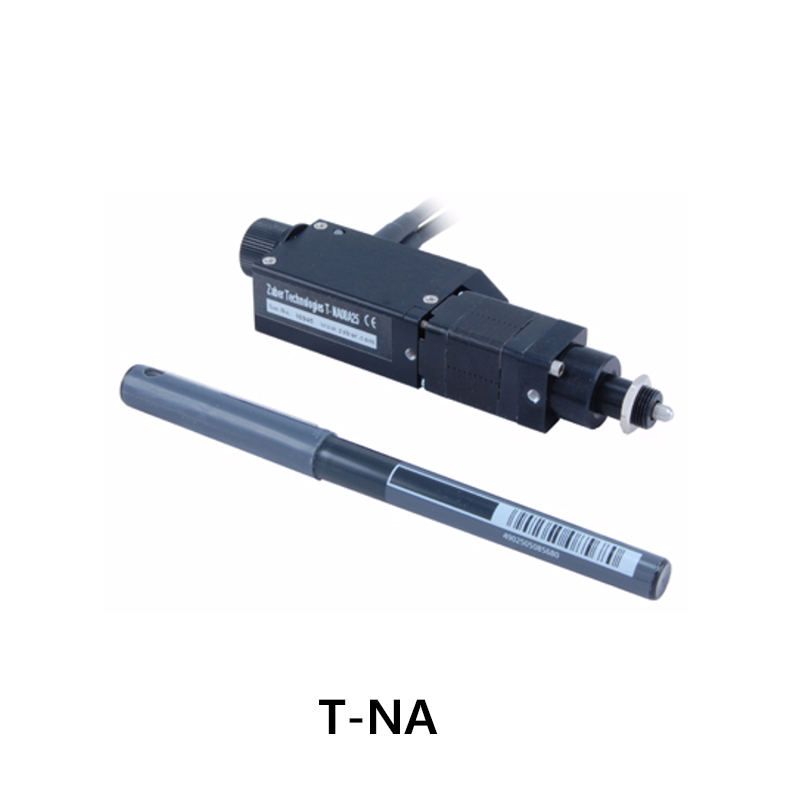

      M01-680-685 T-NA08A25-KT03U Linear actuator, 25 mm travel, RS-232 plus manual control
      M01-680-690 T-NA08A25-S-KT03U Linear actuator, 25 mm travel, RS-232 control
      M01-680-695 T-NA08A50-KT03U Linear actuator, 50 mm travel, RS-232 plus manual control
      M01-680-700 T-NA08A50-S-KT03U Linear actuator, 50 mm travel, RS-232 control

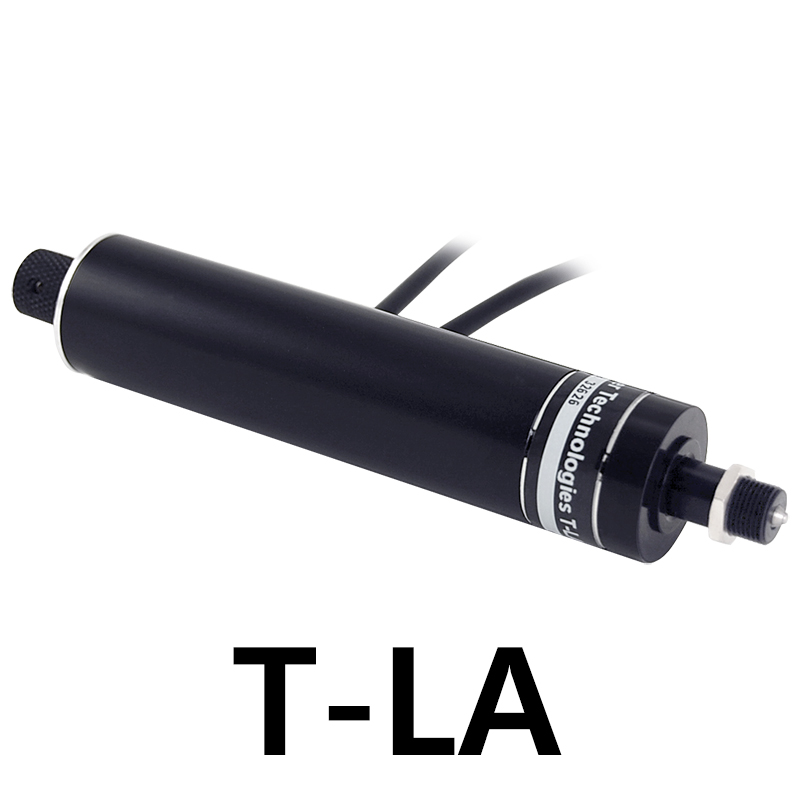

      M01-680-705 T-LA13A-KT03U Miniature linear actuator, 13 mm travel, RS-232 plus manual control
      M01-680-710 T-LA28A-KT03U Miniature linear actuator, 28 mm travel, RS-232 plus manual control
      M01-680-715 T-LA60A-KT03U Miniature linear actuator, 60 mm travel, RS-232 plus manual control
      • Motorized Linear Actuator with Built-in controller and encoders Specification
      상세 규격 표
      Specification
      Value Value Value Value
      Model A-LAR-E serise A-BAR-E series T-NA Series T-LA series
      Feature High Thrust, Fine Resolution, Low speed High Trust, Medium Resultion, Medium Speed Micro Actuator, High Accuracy Miniature Actuator, Econo
      Microstep Size (Default Resolution) 0.1984375 µm 0.248046875 µm 0.047625 µm 0.09921875 µm
      Built-in Controller Yes Yes Yes Yes
      Repeatability < 15 µm < 30 µm < 1 µm < 4 µm
      Backlash < 255 µm < 120 µm < 4 µm < 6 µm
      Maximum Speed 40 mm/s 65 mm/s 8 mm/s 4 mm/s
      Minimum Speed 0.000121 mm/s 0.000151 mm/s 0.00022 mm/s .0009302 mm/s
      Encoder Resolution 500 CPR 500 CPR
      Encoder Type Motor mounted rotary quadrature encoder Motor mounted rotary quadrature encoder None None
      Peak Thrust 540 N 540 N 65 N 25 N
      Maximum Continuous Thrust 200 N 540 N 50 N 15 N
      Communication Protocol Zaber ASCII, Zaber Binary (Default) Zaber ASCII, Zaber Binary (Default) Zaber Binary, RS-232 Zaber Binary, RS-232
      Maximum Current Draw 1200 mA 1100 mA 350 mA 300 mA
      Power Supply 24-48 VDC 24-48 VDC 12-16 VDC 12-16 VDC
      Power Plug Molex Mini-Fit Jr. 3 pin Molex Mini-Fit Jr. 3 pin 2.1 mm center positive 2.1 mm centre positive
      Linear Motion Per Motor Rev 2.54 mm 3.175 mm   0.3048 mm
      Motor Steps Per Rev 200 200 200 48
      Motor Type Stepper (2 phase) Stepper (2 phase) Stepper (2 phase) Stepper (2 phase)
      Motor Rated Current 2100 mA/phase 2100 mA/phase 1.5 mH/phase 55 mH/phase
      Data Cable Connection Minidin 6 M/F Minidin 6 M/F Minidin 6 1/64 of a step
      Travel Range 203.2 ~ 304.8 mm 203.2 ~ 304.8 mm 25.4 ~ 50.8 mm 13 ~ 60 mm
      Accuracy 170 ~255 um 70 ~ 102 um 15 ~ 30 um 24 ~ 36 um

    Cat. No Model Description Unit Price(VAT별도) 주문
      M01-680-665 A-LAR200ALC-E01-KT07U  electric cylinders 200 mm travel motor encoder 1/EA 단종
      M01-680-670 A-LAR300ALC-E01-KT07U  electric cylinders 300 mm travel motor encoder 1/EA 단종
      M01-680-675 A-BAR200BPC-E01-KT07U  electric cylinder 200 mm travel motor encoder 1/EA 단종
      M01-680-680 A-BAR300BLC-E01-KT07U  electric cylinder 300 mm travel motor encoder 1/EA 단종
      M01-680-685 T-NA08A25-KT03U  Linear actuator 25 mm travel RS-232 plus manual control 1/EA 단종
      M01-680-690 T-NA08A25-S-KT03U  Linear actuator 25 mm travel RS-232 control 1/EA 단종
      M01-680-695 T-NA08A50-KT03U  Linear actuator 50 mm travel RS-232 plus manual control 1/EA 단종
      M01-680-700 T-NA08A50-S-KT03U  Linear actuator 50 mm travel RS-232 control 1/EA 단종
      M01-680-705 T-LA13A-KT03U  Miniature linear actuator 13 mm travel 1/EA 단종
      M01-680-710 T-LA28A-KT03U  Miniature linear actuator 28 mm travel 1/EA 단종
      M01-680-715 T-LA60A-KT03U  Miniature linear actuator 60 mm travel 1/EA 단종
