Optical Mounts

옵티컬 마운트

  • ■ Optical Mounts(옵티컬 마운트)는 4가지의 제품시리즈로 분류

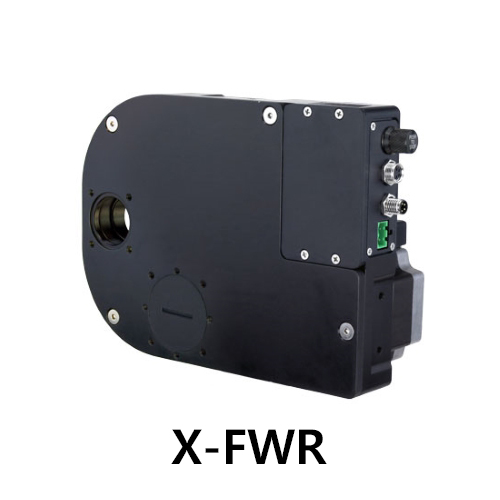

      ▶ X-FWR-E Series: Motorized filter wheels with built-in controllers and motor encoders
      ▶ X-FWR Series: Motorized filter wheels with built-in controllers
      ▶ T-OMG Series: Miniature motorized gimbal optic mounts with built-in controllers
      ▶ T-MM Series: Motorized mirror mounts with built-in controllers
    ■ 제품별 주요 특징은 하단 설명 참조
  • X-FWR-E Series: Motorized filter wheels with built-in controllers and motor encoders
      ■ Interchangeable filter holders for 25 mm optics (10 positions) or 32 mm optics (7 positions)
      ■ Built-in controller; daisy-chains with other Zaber products
      ■ Mounting provided for optical cage systems and C-mount components
      ■ Smooth, high speed filter changes; Adjacent filter change time of 57 ms (10 position wheel)

    X-FWR Series: Motorized filter wheels with built-in controllers
      ■ Interchangeable filter holders for 25 mm optics (10 positions) or 32 mm optics (7 positions)
      ■ Smooth, high speed filter changes; Adjacent filter change time of 57 ms (10 position wheel)
      ■ Built-in controller; daisy-chains with other Zaber products
      ■ Mounting provided for optical cage systems and C-mount components

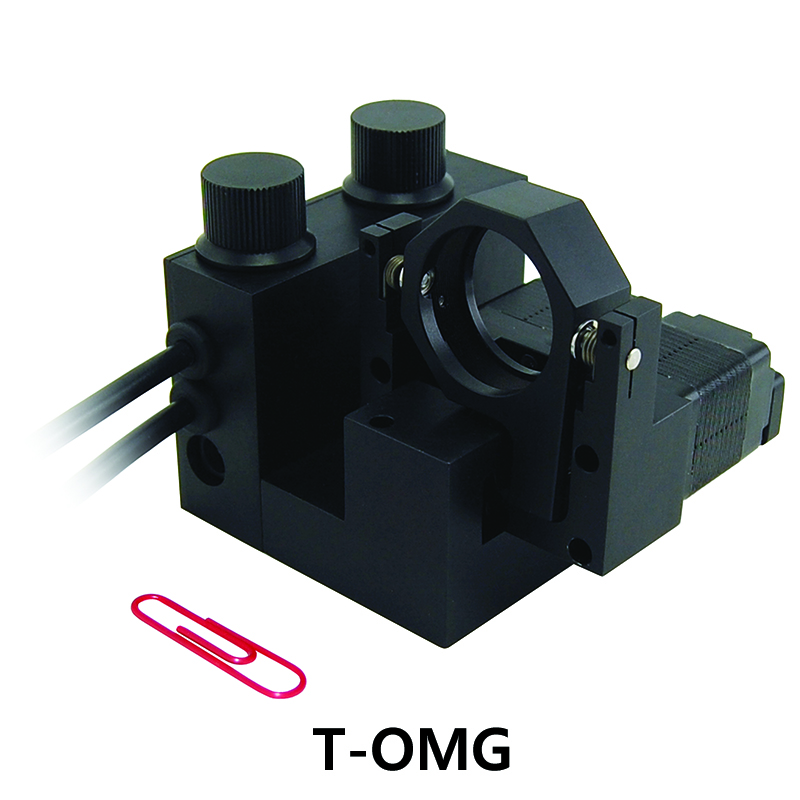

    T-OMG Series: Miniature motorized gimbal optic mounts with built-in controllers
      ■ Two-axis gimbal mount with +/- 7 deg range
      ■ Holds 1" (25 mm) optics
      ■ Built-in controller; daisy-chains data and power with other T-Series products
      ■ Our most compact optical mount weighing only 350 grams
      ■ Custom versions available

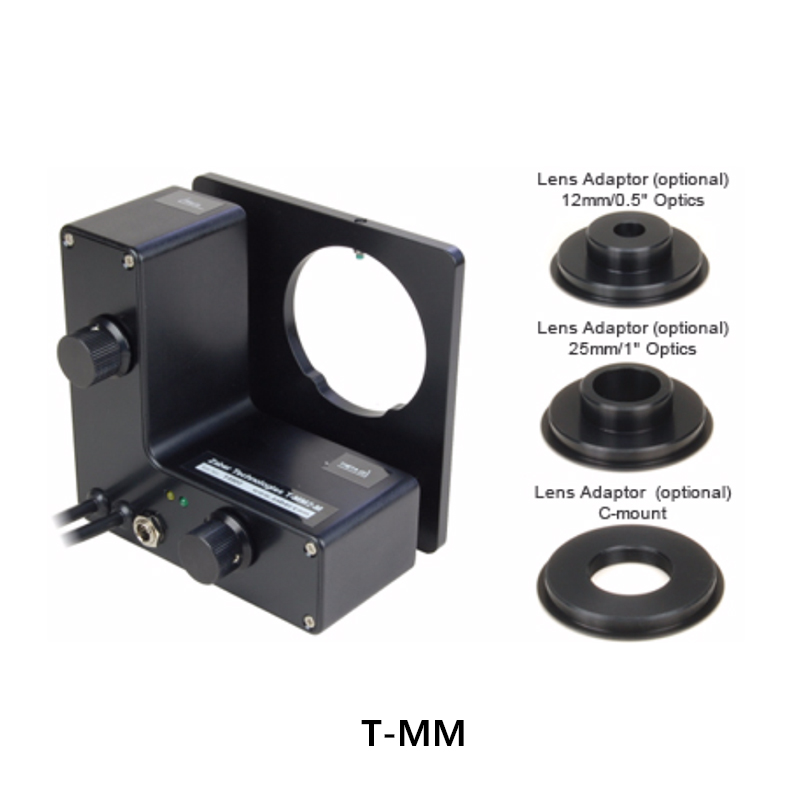

    T-MM Series: Motorized mirror mounts with built-in controllers
      ■ Two-axis kinematic mount with +/-5 deg range
      ■ Repeatability down to 0.015 deg
      ■ Holds 2" (50 mm) optics; adaptors available for C-Mount, 1" (25 mm), and 1/2" (12.5 mm) optics
      ■ Built-in controller; daisy-chains data and power with other T-Series products




    •
      • Optical Mounts
      상세 규격 표
      Cat. No. Model Description
      M01-680-880 X-FWR06A-E02-KX13A-FH0625 Motorized filter wheel, 10 position filter holder, built-in controller and encoder, North America, 48 V. Powers one axis
      M01-680-883 X-FWR06A-E02-PTB2-FH0625 Motorized filter wheel, 10 position filter holder, built-in controller and encoder, Not Included
      M01-680-886 'X-FWR06A-E02-KX13A-FH0632 Motorized filter wheel, 7 position filter holder, built-in controller and encoder, North America, 48 V. Powers one axis
      M01-680-889 X-FWR06A-E02-PTB2-FH0632 Motorized filter wheel, 7 position filter holder, built-in controller and encoder, Not Included
      M01-680-892 X-FWR06A-KX14A-FH0625 Motorized filter wheel, 10 position filter holder, built-in controller, North America, 48 V. Powers multiple axes
      M01-680-895 X-FWR06A-KX14A-FH0632 Motorized two-axis optic mount, North America, 48 V. Powers multiple axes
      M01-680-898 X-FWR06A-PTB2-FH0632 Motorized two-axis optic mount, Not Included
      M01-680-901 T-OMG-KT04U Motorized two-axis optic mount, 15 V. Powers multiple axes
      M01-680-904 T-MM2-KT04U Motorized mirror mount, 2 axis, 1/4"-20 thread with M6 adaptor, RS-232 plus manual control, 15 V. Powers multiple axes
      • Optical Mounts Specification 1
      상세 규격 표
      Specification
      Value Value
      Model X-FWR-E X-FWR
      Microstep Size (Default Resolution) 0.010714285 degrees 0.010714285 degrees
      Built-in Controller Yes Yes
      Range 360 degrees 360 degrees
      Accuracy (unidirectional) 0.4 degrees 0.4 degrees
      Repeatability < 0.1 degrees < 0.1 degrees
      Backlash < 0.19 degrees < 0.19 degrees
      Encoder Resolution 400 CPR
      Encoder Type Motor mounted rotary quadrature encoder
      Communication Interface RS-232 RS-232
      Communication Protocol Zaber ASCII (Default), Zaber Binary Zaber ASCII (Default), Zaber Binary
      Compatible Optic Thickness 6.5 mm 6.5 mm
      Maximum Current Draw 650 mA 650 mA
      Power Supply 24-48 VDC 24-48 VDC
      Power Plug 2-pin Screw Terminal 2-pin Screw Terminal
      Motor Steps Per Rev 200 200
      Motor Type Stepper (2 phase) Stepper (2 phase)
      Motor Rated Current 2100 mA/phase 2100 mA/phase
      Inductance 3.2 mH/phase 3.2 mH/phase
      Default Resolution 1/56 of a step 1/56 of a step
      Data Cable Connection Locking 4-pin M8 Locking 4-pin M8
      Motor Frame Size NEMA 23 NEMA 23
      Mechanical Drive System Synchronous belt Synchronous belt
      Limit or Home Sensing Magnetic home sensor Magnetic home sensor
      Manual Control Yes Yes
      Mounting Interface M6 threaded hole for optic post, M3 holes for AP134 post mount adaptor M6 threaded hole for optic post, M3 holes for AP134 post mount adaptor
      Operating Temperature Range 0-50 degrees C 0-50 degrees C
      RoHS Compliant Yes Yes
      CE Compliant Yes Yes
      • Optical Mounts Specification 2
      상세 규격 표
      Specification
      Value
      Model T-OMG
      Built-in Controller Yes
      Range '+/- 7 degrees
      Encoder Type None
      Communication Interface RS-232
      Communication Protocol Zaber Binary
      Aperture Diameter 24 mm
      Maximum Current Draw 700 mA
      Power Supply 12-16 VDC VDC
      Power Plug 2.1 mm center positive
      Motor Steps Per Rev 200
      Motor Type Stepper (2 phase)
      Inductance 1.5 mH/phase
      Default Resolution 1/64 of a step
      Data Cable Connection Minidin 6
      Motor Frame Size NEMA 08
      Mechanical Drive System Precision lead screw
      Limit or Home Sensing Magnetic hall sensor
      Manual Control Yes, Potentiometer
      Axes of Motion 2
      LED Indicators Yes, Bi-colour
      Mounting Interface M6 threaded hole for optic post
      Optic Mounting Interface 1" or 25 mm optics
      Operating Temperature Range 0 to 50 degrees C
      RoHS Compliant Yes
      CE Compliant Yes
      Weight 0.33 kg
      • Optical Mounts Specification 3
      상세 규격 표
      Specification
      Value
      Model T-MM
      Microstep Size (Default Resolution) 0.000086 degrees
      Built-in Controller Yes
      Range '-5.27 to +5.27 degrees
      Accuracy (unidirectional) 0.06 degrees
      Repeatability < 0.015 degrees
      Backlash < 0.03 degrees
      Maximum Speed 3.44 deg/s
      Minimum Speed 0.000806 deg/s
      Speed Resolution 0.000806 deg/s
      Encoder Type None
      Communication Interface RS-232
      Communication Protocol Zaber Binary
      Maximum Centered Load 15 N
      Maximum Current Draw 530 mA
      Power Supply 12-16 VDC
      Power Plug 2.1 mm center positive
      Angular Motion Per Motor Rev 0.264 degrees
      Motor Steps Per Rev 48
      Motor Type Stepper (2 phase)
      Inductance 55 mH/phase
      Default Resolution 1/64 of a step
      Data Cable Connection Minidin 6
      Mechanical Drive System Precision lead screw
      Limit or Home Sensing Magnetic home sensors
      Manual Control Yes
      Axes of Motion 2
      LED Indicators Yes

    Cat. No Model Description Unit Price(VAT별도) 주문
      M01-680-880 X-FWR06A-E02-KX13A-FH0625  Motorized filter wheel 10 position filter holder built-in controller and encoder 1/EA 단종
      M01-680-883 X-FWR06A-E02-PTB2-FH0625  Motorized filter wheel 10 position filter holder built-in controller and encoder 1/EA 단종
      M01-680-886 X-FWR06A-E02-KX13A-FH0632  Motorized filter wheel 7 position filter holder built-in controller and encoder 1/EA 단종
      M01-680-889 X-FWR06A-E02-PTB2-FH0632  Motorized filter wheel 7 position filter holder built-in controller and encoder 1/EA 단종
      M01-680-892 X-FWR06A-KX14A-FH0625  Motorized filter wheel 10 position filter holder built-in controller 1/EA 단종
      M01-680-895 X-FWR06A-KX14A-FH0632  Motorized two-axis optic mount 1/EA 단종
      M01-680-898 X-FWR06A-PTB2-FH0632  Motorized two-axis optic mount 1/EA 단종
      M01-680-901 T-OMG-KT04U  Motorized two-axis optic mount 1/EA 단종
      M01-680-904 T-MM2-KT04U  Motorized mirror mount 2 axis 1/4"-20 thread with M6 adaptor 1/EA 단종
